Подключение модуля

Модули идентичные и отличаются только внешним видом. Подключение у них так же идентичное

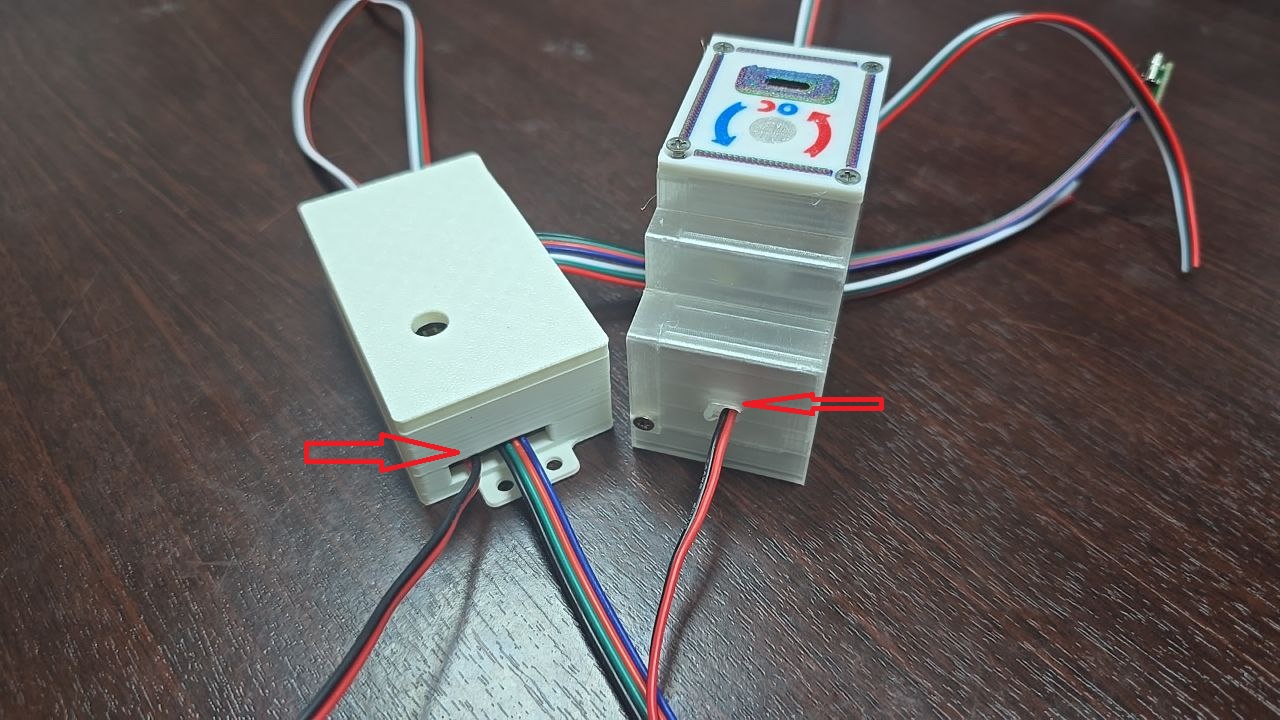

Питание модуля

Питание модуля осуществляется через красно-черный силиконовый провод провод

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ!

Ни в коем случае не подавайте одновременно питание от разных устройств на пины питания и на USB разъем, а так же не подключайте микроконтроллер к компьютеру при подключенном внешнем питании. Возможен выход из строя как самого микроконтроллера или же USB порта компьютера. Подключение должно быть раздельным

Для этого рекомендуется добавить дополнительный микровыключатель на питание контроллера

Контроллер можно запитывать напряжением от 5 до 36 вольт, но рекомендуется не превышать 12В

Не перепутайте полярность!

КРАСНЫЙ - "+"

ЧЕРНЫЙ - "-"

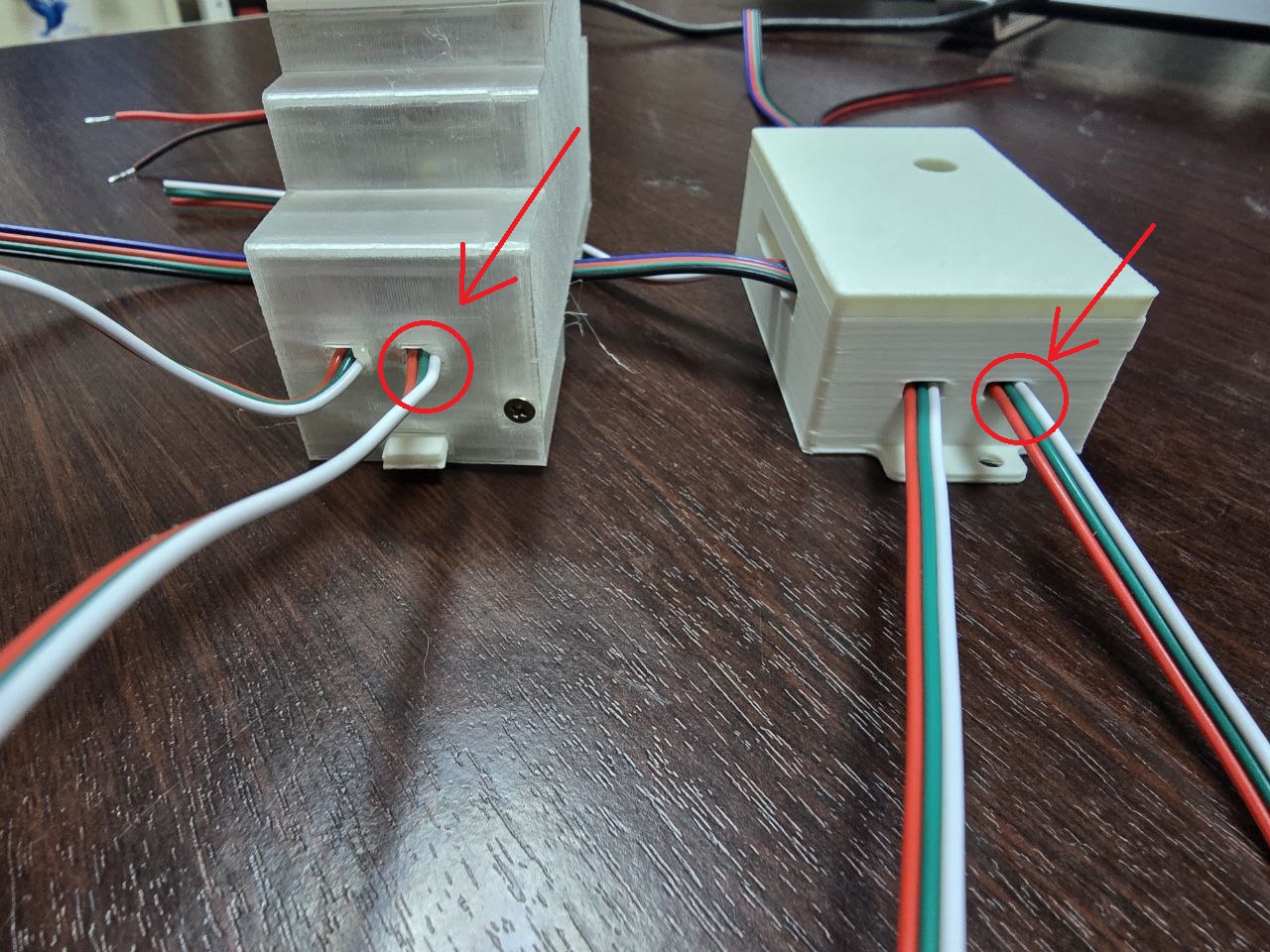

UART

Для подключения к SSVC используется вывод UART

Не перепутайте распиновку!

БЕЛЫЙ - GND

ЗЕЛЕНЫЙ - к TX SSVC

ЧЕРНЫЙ - к RX SSVC

DS18B20

Для подключения дополнительных датчиков температур не требуется устанавливать подтягивающий резистор. Он уже установлен на плату.

Не перепутайте полярность!

БЕЛЫЙ - GND

ЗЕЛЕНЫЙ - DATA

ЧЕРНЫЙ - к +5v датчика

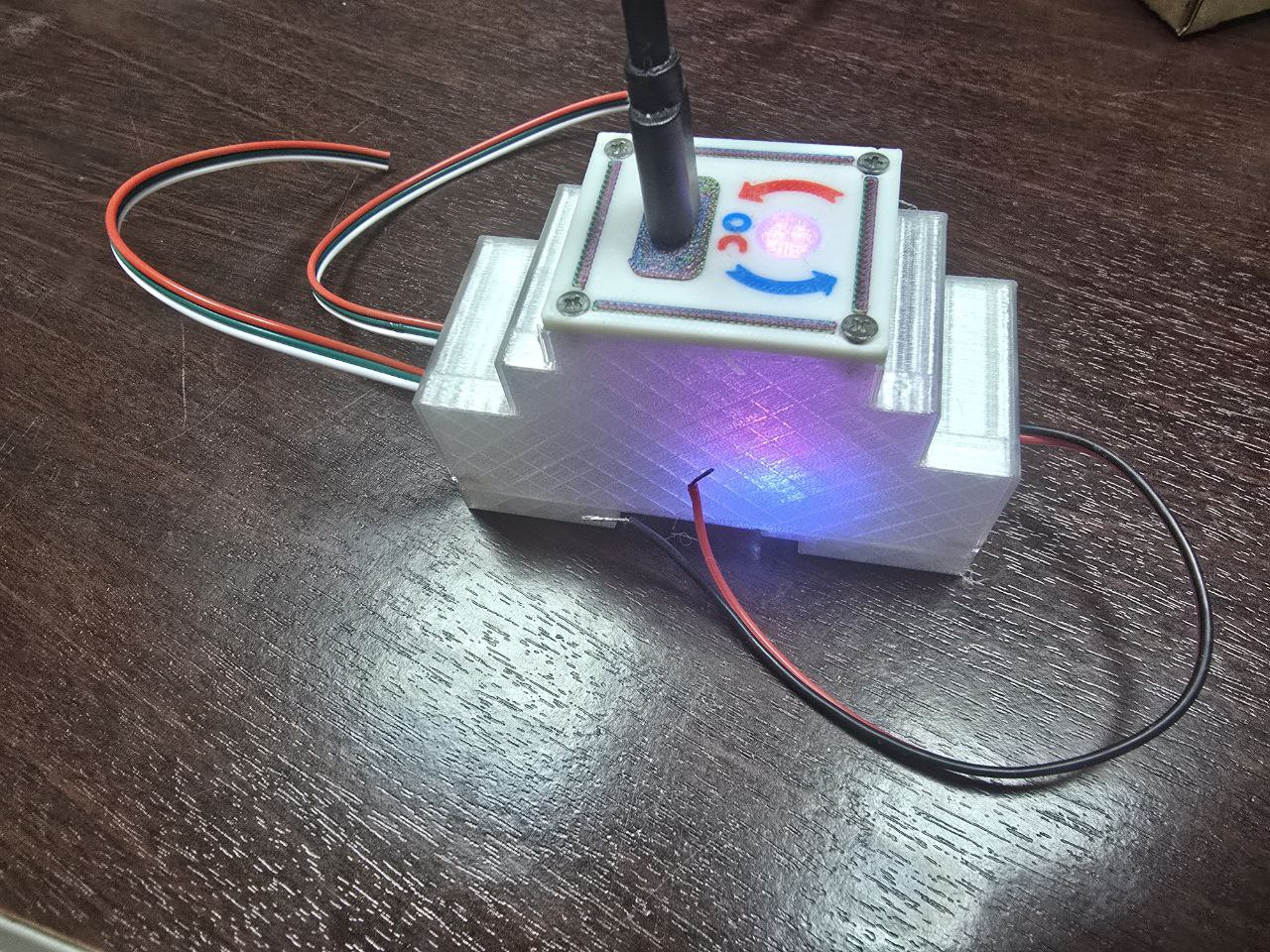

Светодиод состояния и USB разъем

На модуле для монтажа не din рейку светодиод и USB разъем установлены непосредственно в корпус.

USB разъем может использоваться как для подачи питания так и для прошивки

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ!

Ни когда не осуществляйте одновременное подключение USB к компьютеру при запитанном контроллере от внешнего блока питания

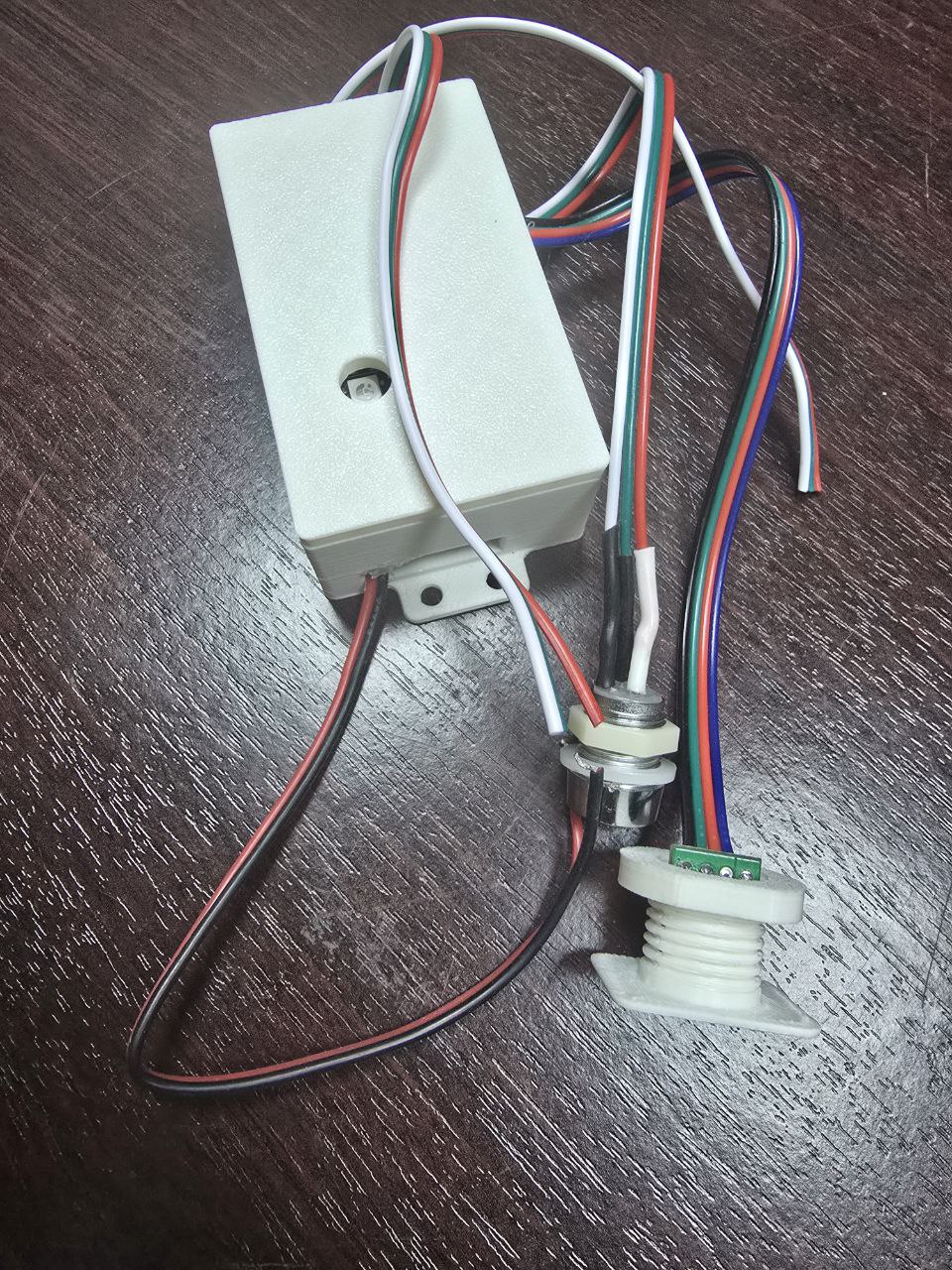

на модуле для встраивания в ящик - распаяны на проводах

Info

После размещения корпуса USB разъема на ящике плату необходимо зафиксировать горячим клеем, для иключения выпадания.
