Модуль реле на 6 каналов ESP32-S3 — KinCony KC868-A6v3

Промышленный контроллер KinCony KC868-A6v3 на модуле ESP32-S3-WROOM-1 (N16R8) для локальной и облачной автоматизации.

Источник: KinCony — ESP32-S3 6 channel relay module (KC868-A6v3)
Перевод и локальные копии иллюстраций — репозиторий проекта.

Пины для прошивки Open Connect (ревизия v6 платы): см. GPIO_Pinout.md — таблица может отличаться от общего маркетингового текста ниже и от сторонних примеров ESPHome.

Аппаратная часть

  • Реле и сигналы: 6 каналов реле; 2 линии 1‑Wire; 7 свободных GPIO на плате.
  • Часы: высокоточная RTC DS3231.
  • Радиомодули (опционально): SX1278 LoRa или nRF24L01.
  • Дисплей: SSD1306 по I2C — на экране отображаются IP Wi‑Fi и Ethernet.
  • Шины и порты: расширитель I2C, порт RS485.

Разработка

Своя прошивка: Arduino IDE, MicroPython или ESP‑IDF (у производителя есть демо для Arduino и ESP‑IDF).

Готовые прошивки: ESPHome (в т.ч. с Home Assistant), Tasmota, штатная KCS v3.

Прошивка KCS v3

  • Автообнаружение Home Assistant по MQTT без ручного yaml («нулевой код»).
  • Облако KinCony (для покупателей официального магазина — бесплатно 2 года), мониторинг и управление через веб.
  • Интеграции: Loxone Miniserver, Apple HomeKit (Siri).

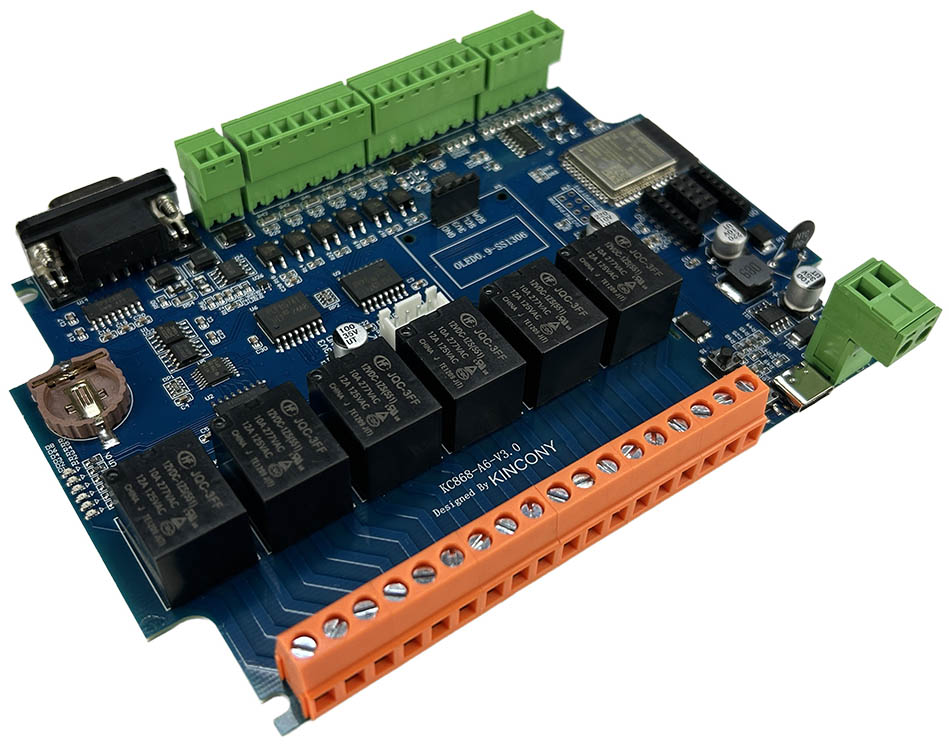

Плата реле ESP32-S3

Характеристики
Модель KinCony A6v3
Описание 6‑канальный смарт‑контроллер реле ESP32-S3 — A6v3
Питание 12 В постоянного тока
Процессор ESP32-S3-WROOM-1 (N16R8)
Размер 148 × 106 мм
Интерфейсы Wi‑Fi, RS485, Bluetooth, USB‑C, LCD, I2C
RTC DS3231 (разъём батареи на плате)
Монтаж DIN‑рейка (нужен пластиковый корпус)
Дисплей SSD1306 по I2C
Разъём радиомодуля SX1278 LoRa / nRF24L01

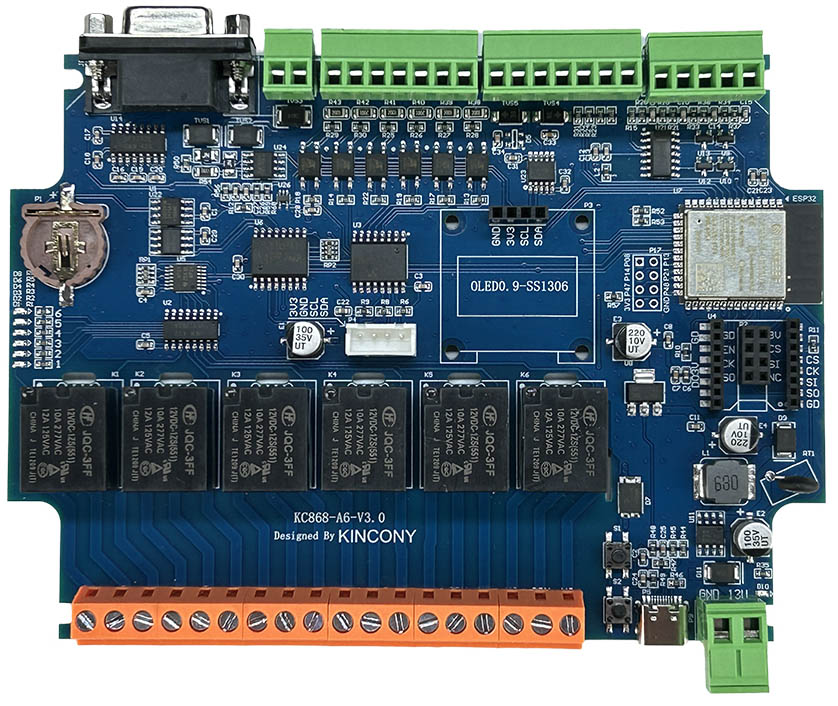

KC868-A6v3 — вид 2

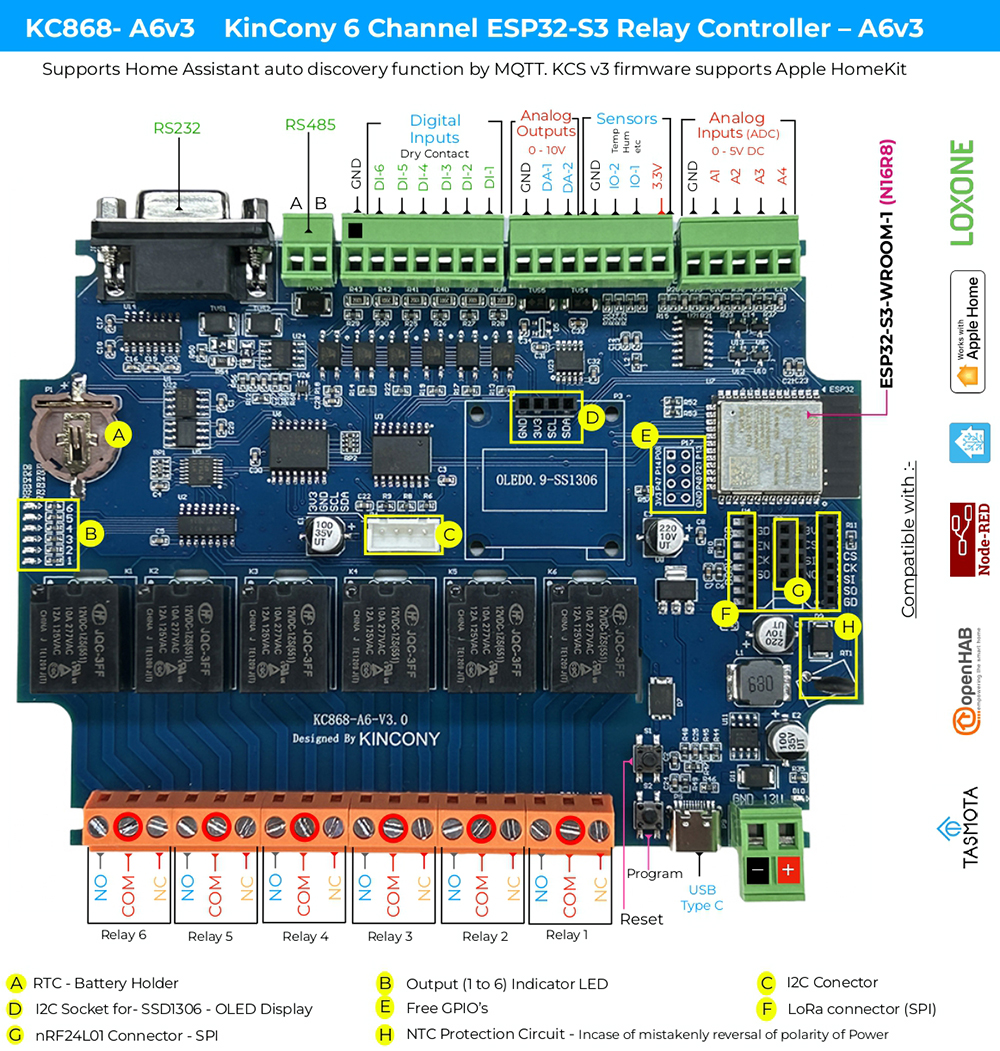

Модуль реле для Home Assistant

Выходы

  • 6 каналов реле, каждое до AC 250 В / 10 А (максимум по заявлению производителя).

Входы

  • АЦП: 4 канала аналогового входа 0–5 В пост. тока (A1, A2, A3, A4).
  • 6 сухих контактов (опторазвязка; линия до 500 м кабеля по описанию производителя).
  • 2 кнопки: S1 — сброс ESP32, S2 — режим загрузки (Download).
  • 1‑Wire: 2 канала (подтяжка на плате).
  • Свободные GPIO на плате: 7 выводов.

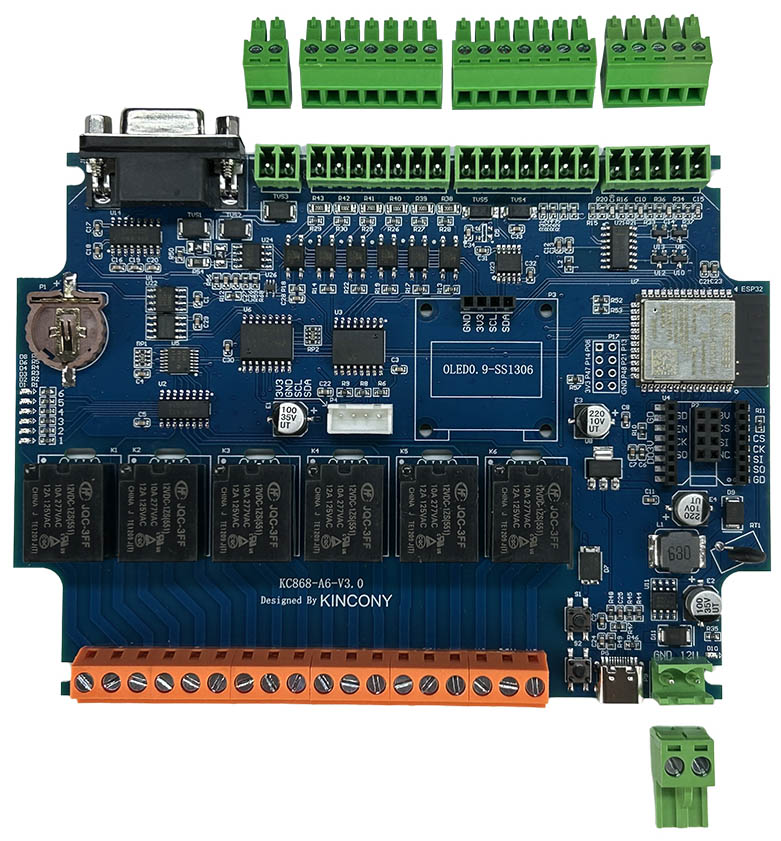

Печатная плата A6v3

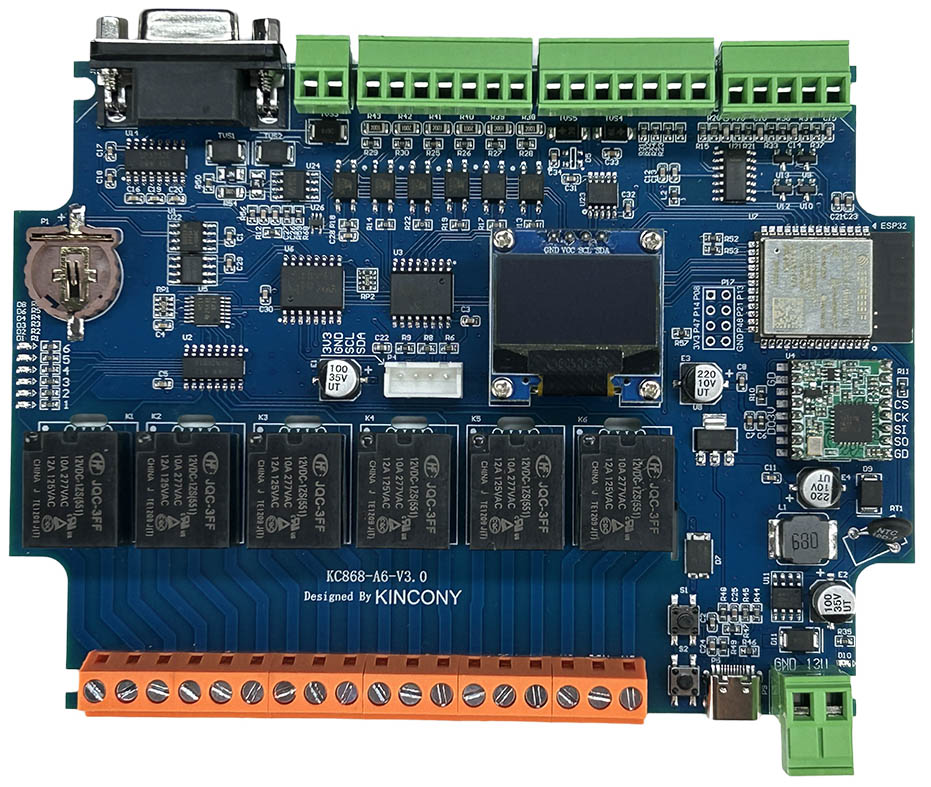

Печатная плата — вид 2

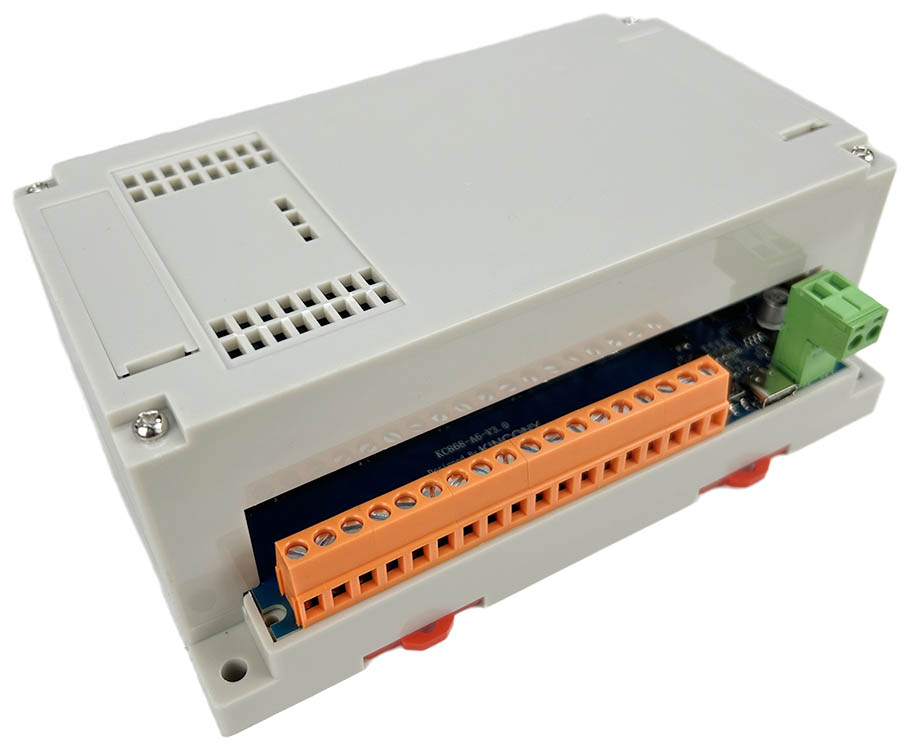

Корпус — вид 1

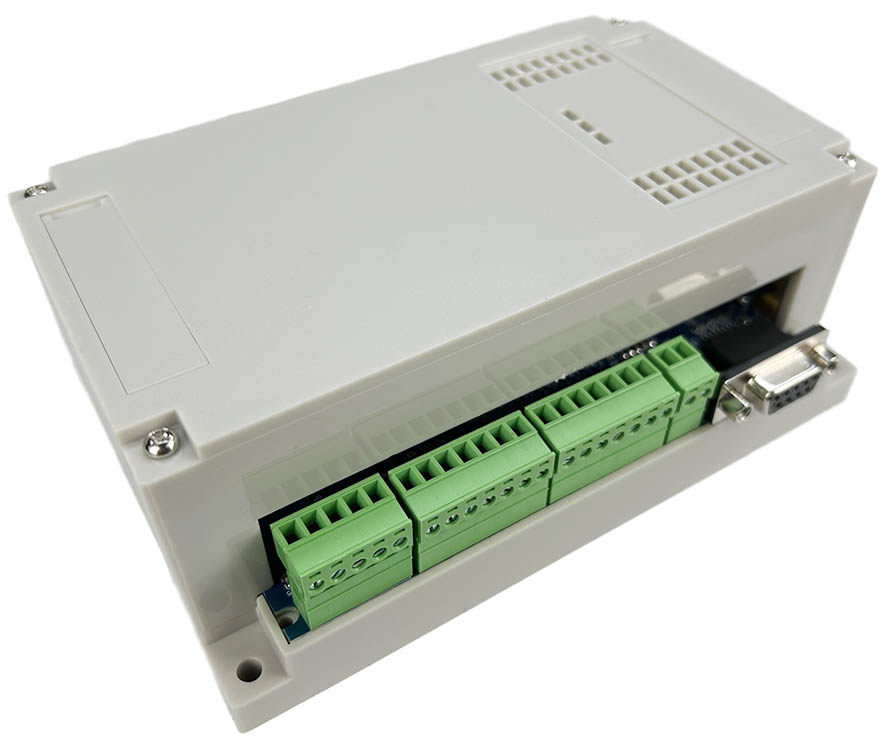

Корпус — вид 2

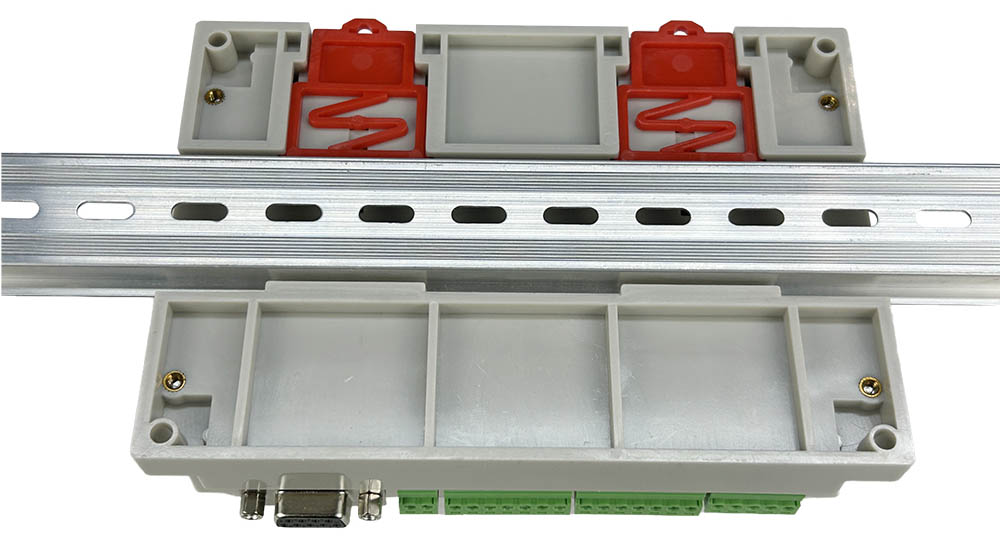

Установка на DIN‑рейку

Поддерживается установка на DIN‑рейку.

Варианты программного решения

  1. Прошивка KinCony KCS v3: протоколы HTTP, MQTT, TCP, RS485 Modbus; настройка выходов в режимах «импульс» и «взаимоблокировка»; IFTTT локально без интернета; облако KinCony; автообнаружение Home Assistant по MQTT без yaml‑конфига.
  2. Прошивка ESPHome — интеграция с Home Assistant или веб‑сервис.
  3. Прошивка Tasmota.
  4. Собственный код на Arduino или ESP‑IDF.
  5. Приложение Tuya — при наличии лицензии Tuya.
  6. Рекомендация производителя: совместно использовать Home Assistant и мобильное приложение Tuya — удалённо через Tuya, локально по LAN через Home Assistant.

Связанные материалы

Тема Ссылка
Назначение выводов ESP32 (I/O) https://www.kincony.com/forum/showthread.php?tid=7622
Загрузка прошивки KCS v3 https://www.kincony.com/forum/forumdisplay.php?fid=75
Пример yaml для ESPHome https://www.kincony.com/forum/showthread.php?tid=7623
ESPHome: устройство KC868-A6v3 https://devices.esphome.io/devices/KinCony-KC868-A6v3
Демо Arduino https://www.kincony.com/forum/forumdisplay.php?fid=69
Онлайн‑руководство по KCS v3 https://www.kincony.com/how-to-use-kcsv3-firmware-esp32-board.html

Детальные фото конструкции

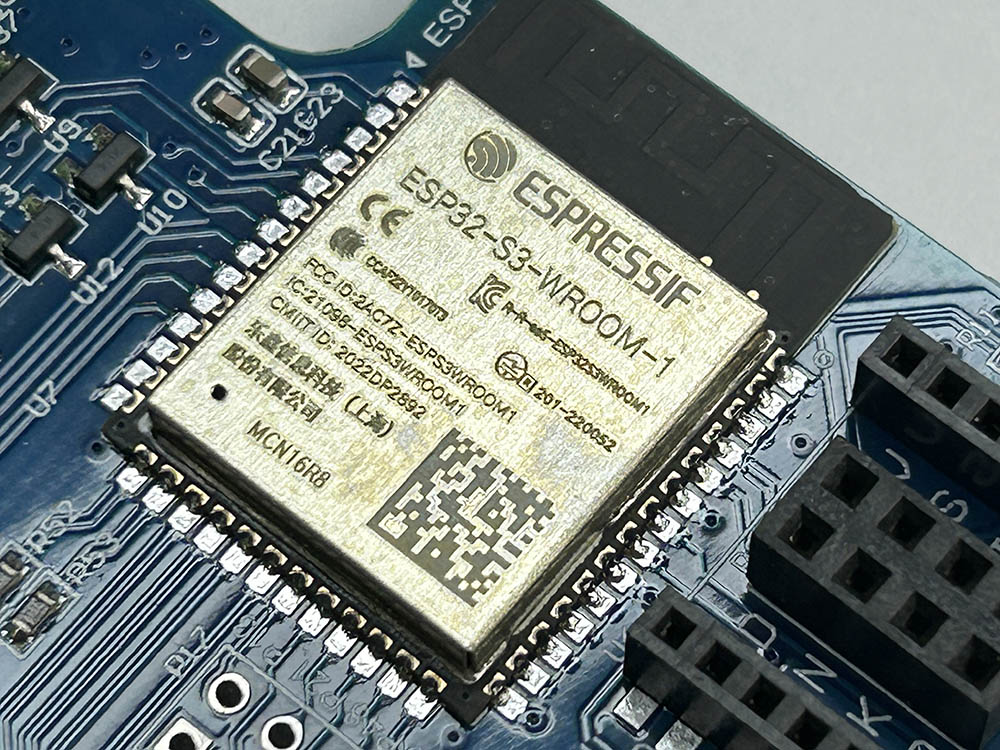

Модуль ESP32-S3

Используется ESP32-S3-WROOM-1U (N16R8) с увеличенным объёмом памяти.

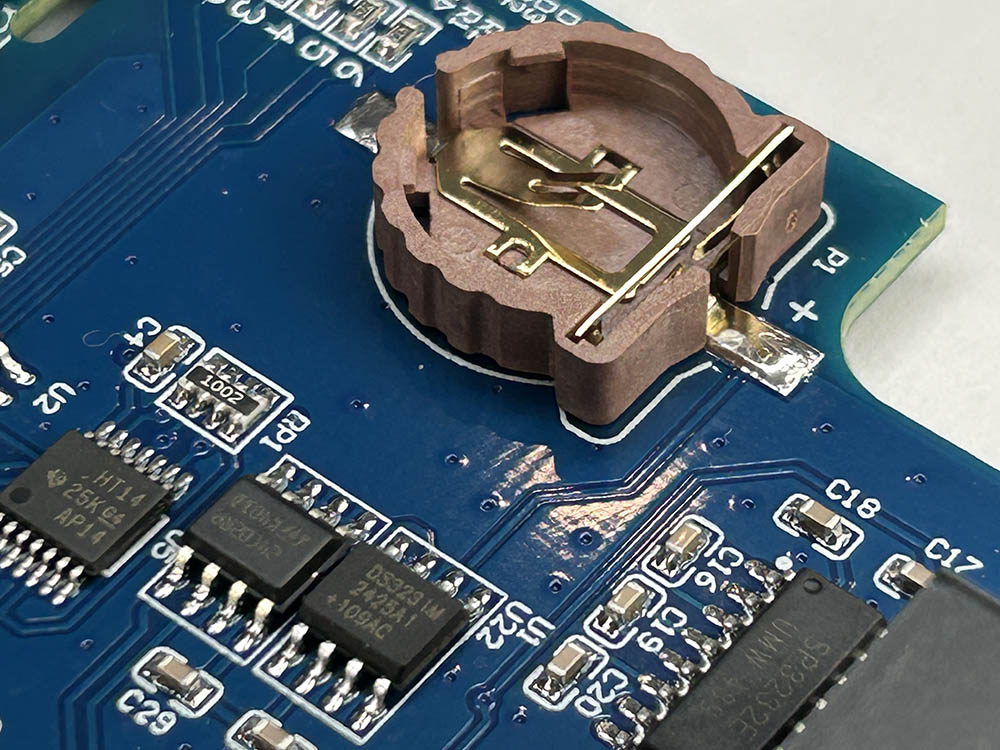

RTC DS3231

Высокоточная микросхема RTC DS3231 и разъём батареи.

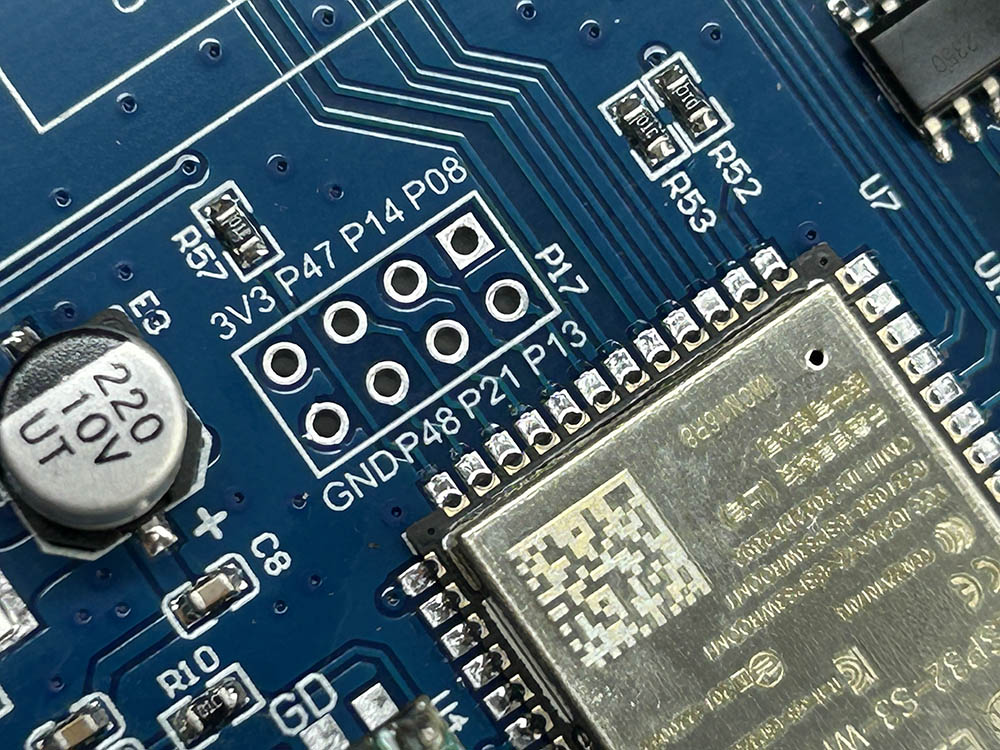

Свободные GPIO

Дополнительные свободные GPIO на плате для расширения.

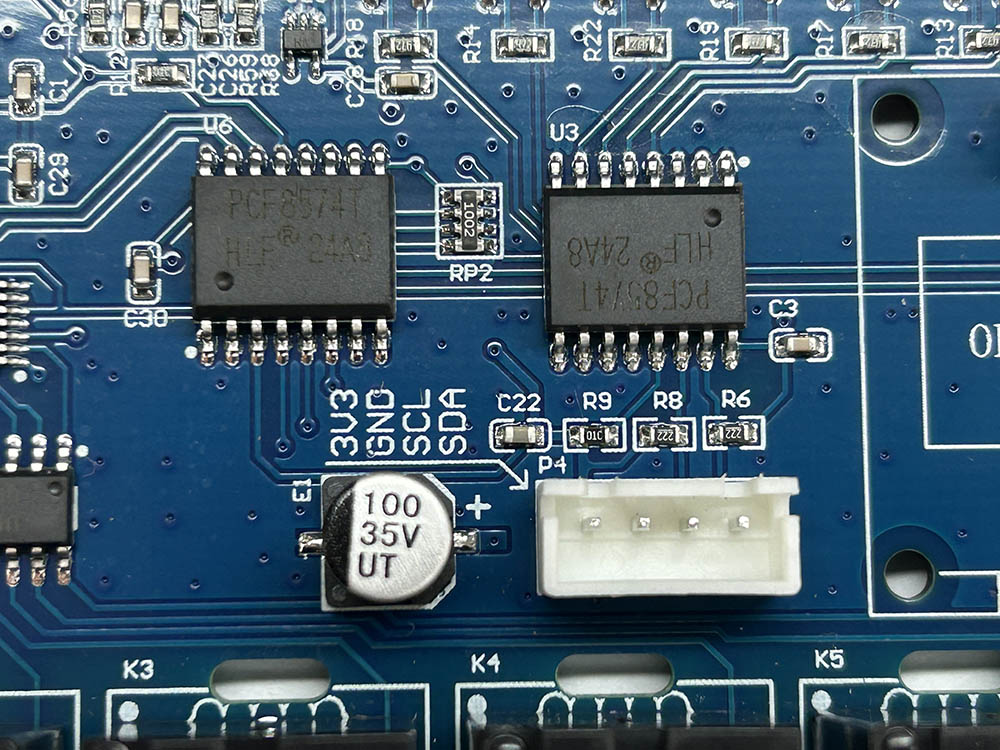

Расширитель I2C

Расширитель шины I2C.

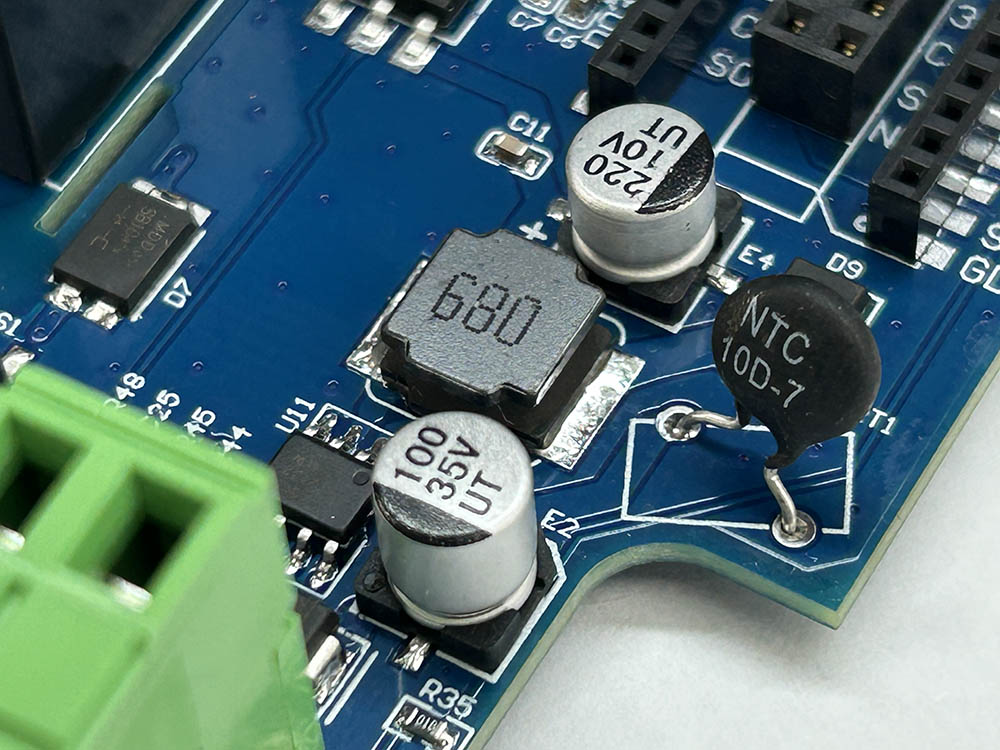

Схема питания

Защитная схема от переполюсовки питания.

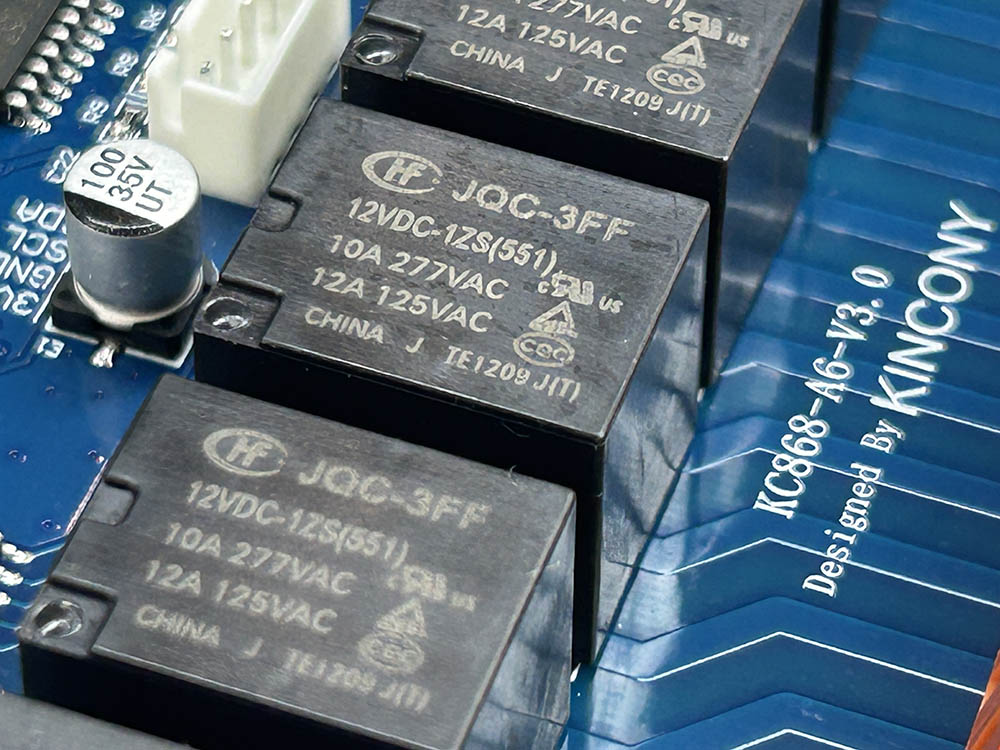

Реле

Реле с заявленным максимумом 10 А.

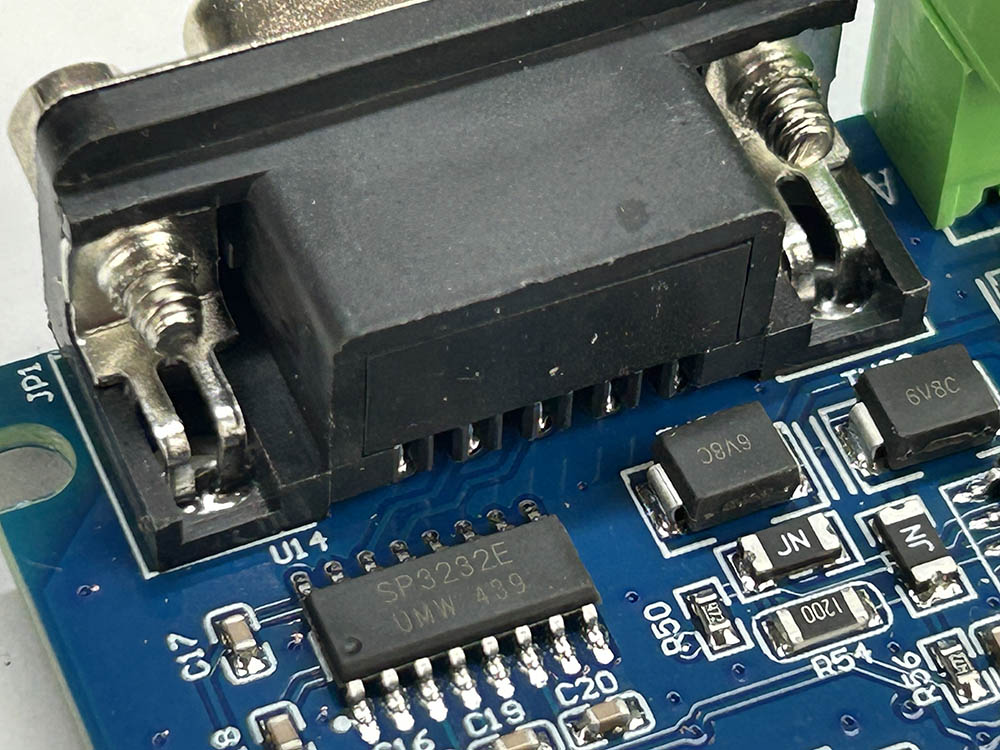

Цепь RS232

Схема RS232 на микросхеме SP3232.

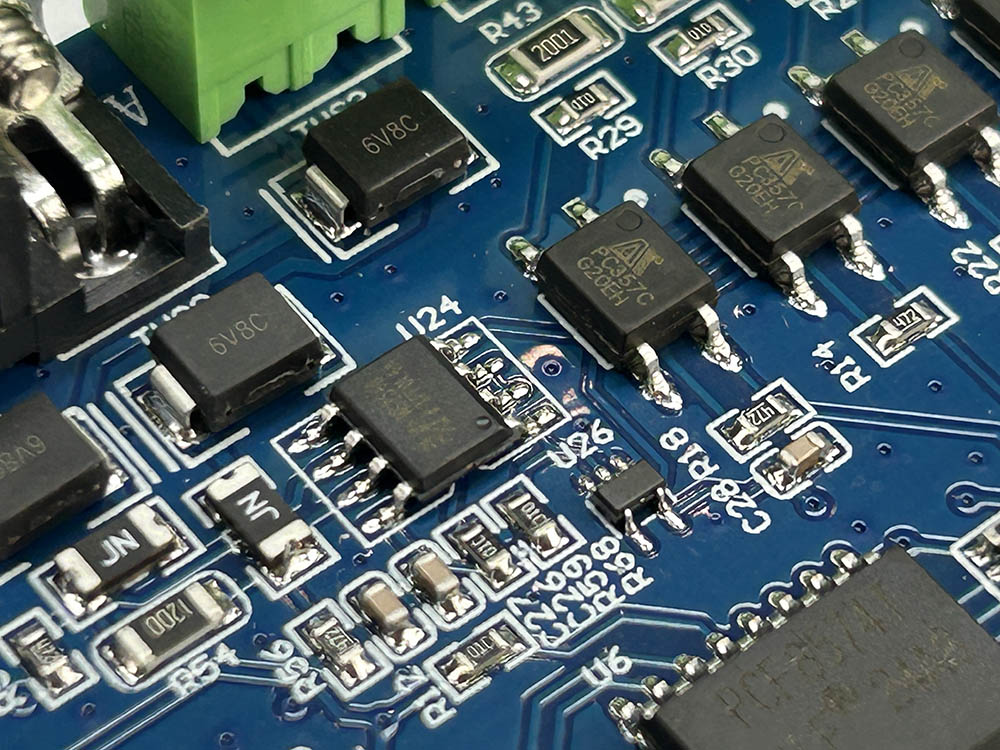

Цепь RS485

Схема RS485 на MS2548 (MAX13478) (обозначение с сайта производителя).

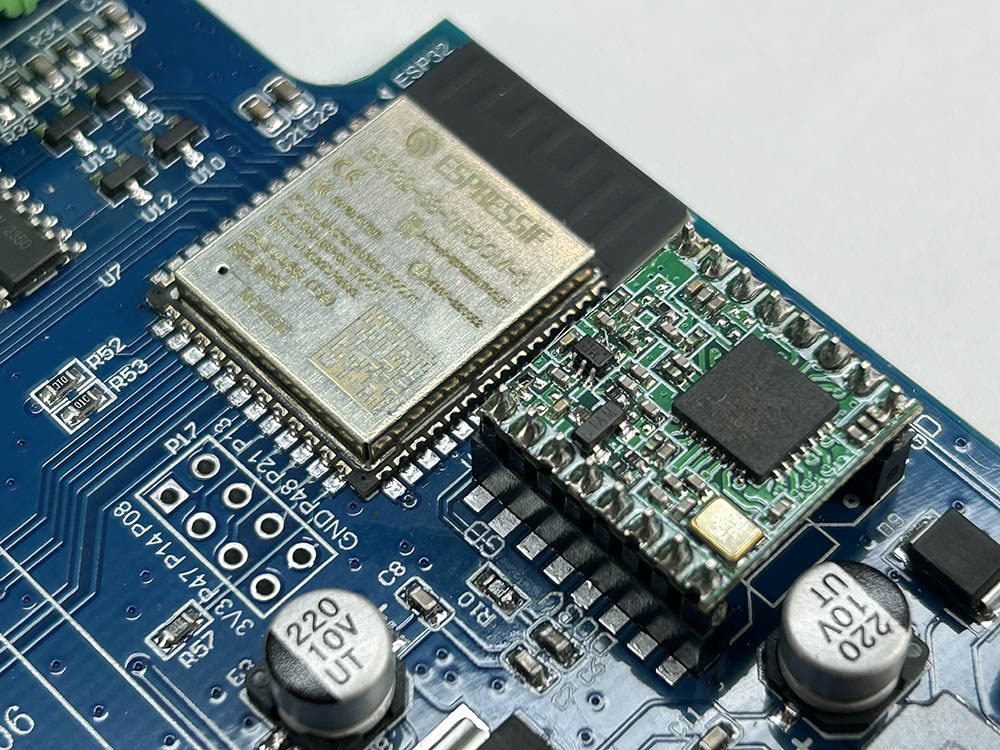

Модуль SX1278 LoRa

Работа с модулем SX1278 LoRa.

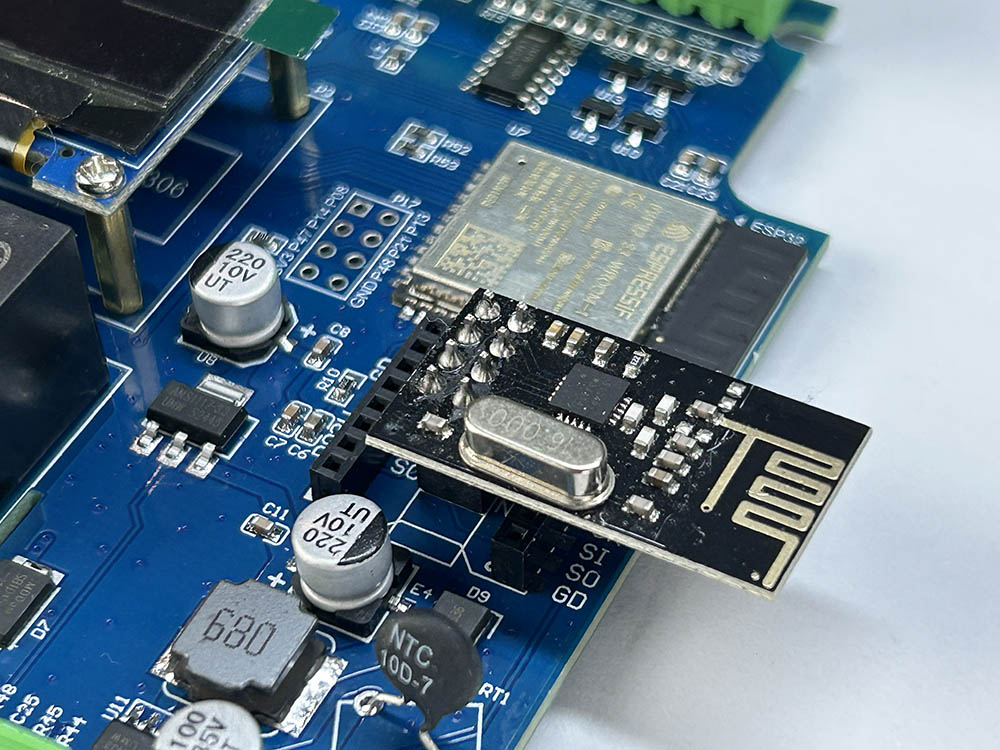

Модуль nRF24L01

Работа с модулем nRF24L01.

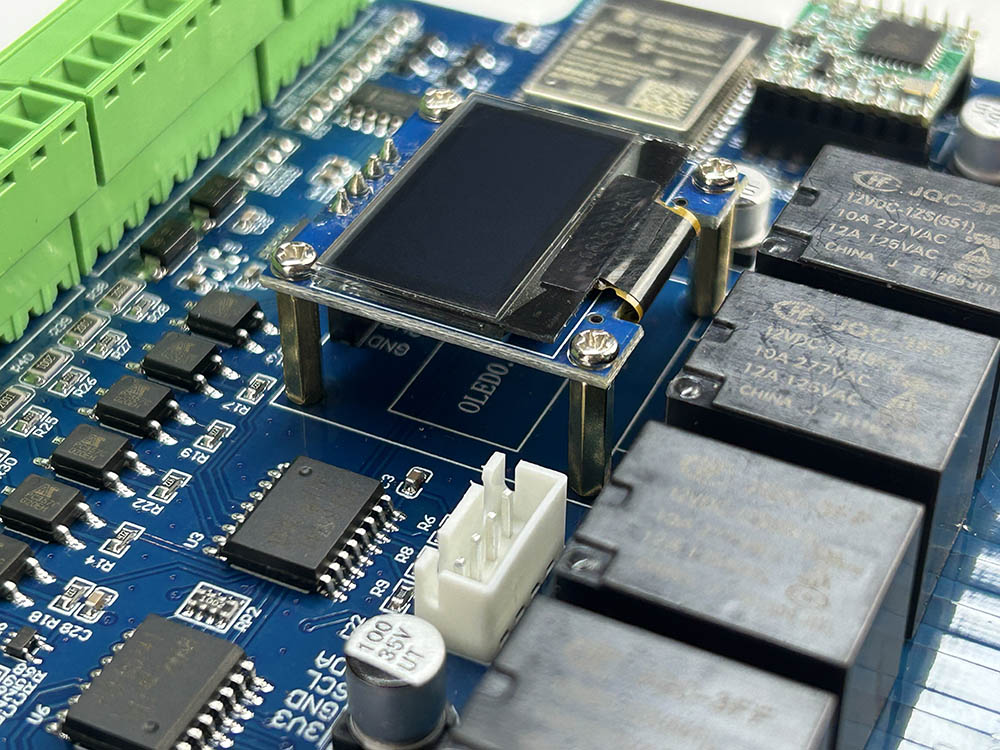

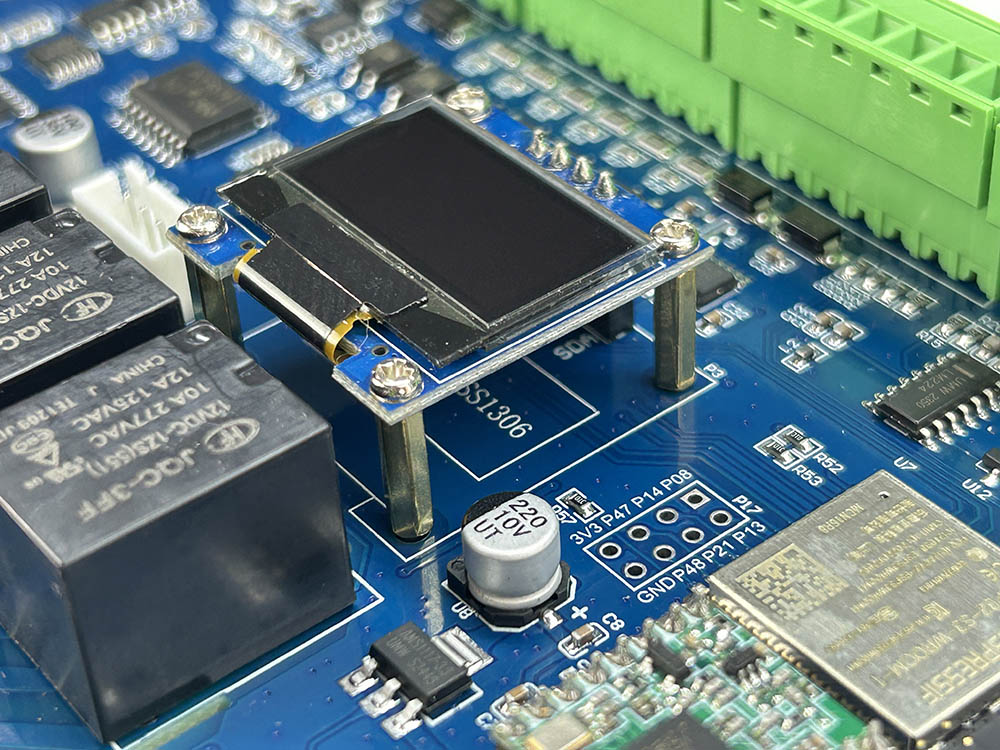

Дисплей SSD1306 — 1

Дисплей SSD1306 — 2

Дисплей SSD1306.
