Подключение к SSVC по UART

Для реализации подключения необходим версия модуля SSVC0059V2 от компании SmartModule с выведенными наружу пинами для подключения UART

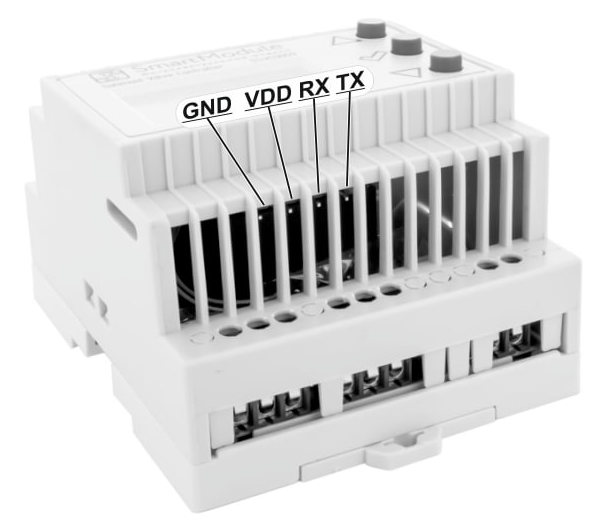

Разъем UART на SSVC

Контроллер SSVC_V2 можно получить двумя способами:

Купить уже с распянными пинами

Продаются на официальных площадках. и выглядит это примерно так

Распаять самостоятельно.

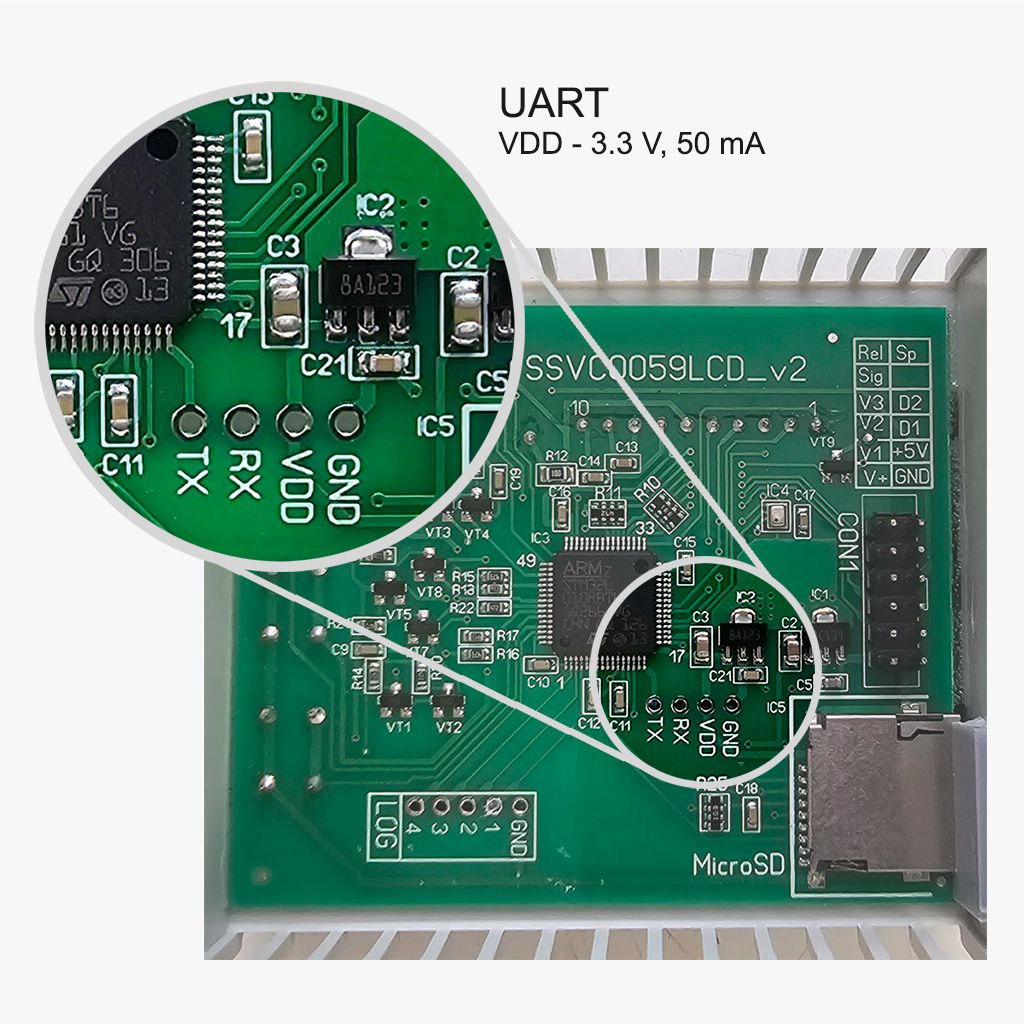

Для этого придется вскрыть корпус и припаять проводки к необходимым нам контактам.

НАРУШЕНИЕ ГАРАНТИИ

Производитель заявляет, что самостоятельное вскрытие контроллера снимает гарантию с прибора. При правильных действиях сломать там нечего, но аккуратно паять все же надо. Если нет опыта, то лучше обратиться за помощью в мастерскую или производителю.

Разъем UART на ESP32-S3

В прошивке настроено использвание пинов GPIO_17-RX SSVC и GPIO 18-TX SSVC

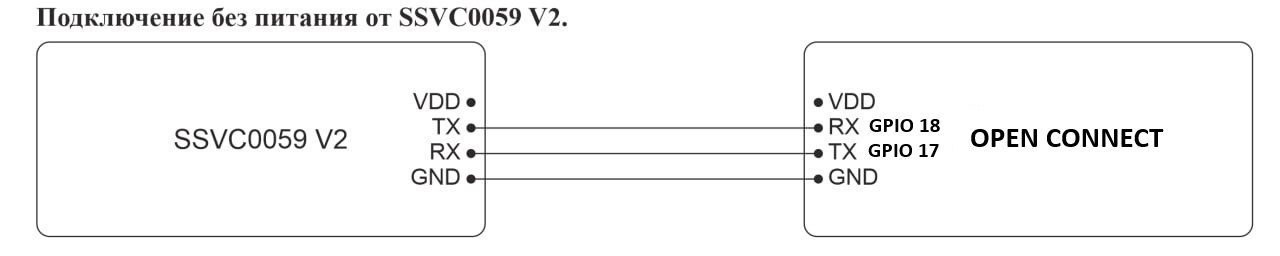

т.е для правильной работы нужно подключить так:

Питание от SSVC

Ни в коем случае не используйте питание платы с ESP32 от контроллера SSVC. Даже наличие дополнительного модуля внутри заводского SSVC0059_V2 будет не лучшим решением. Запитывайте ESP32 самостоятельно от внешнего источника питания. Не используйте пин VDD.

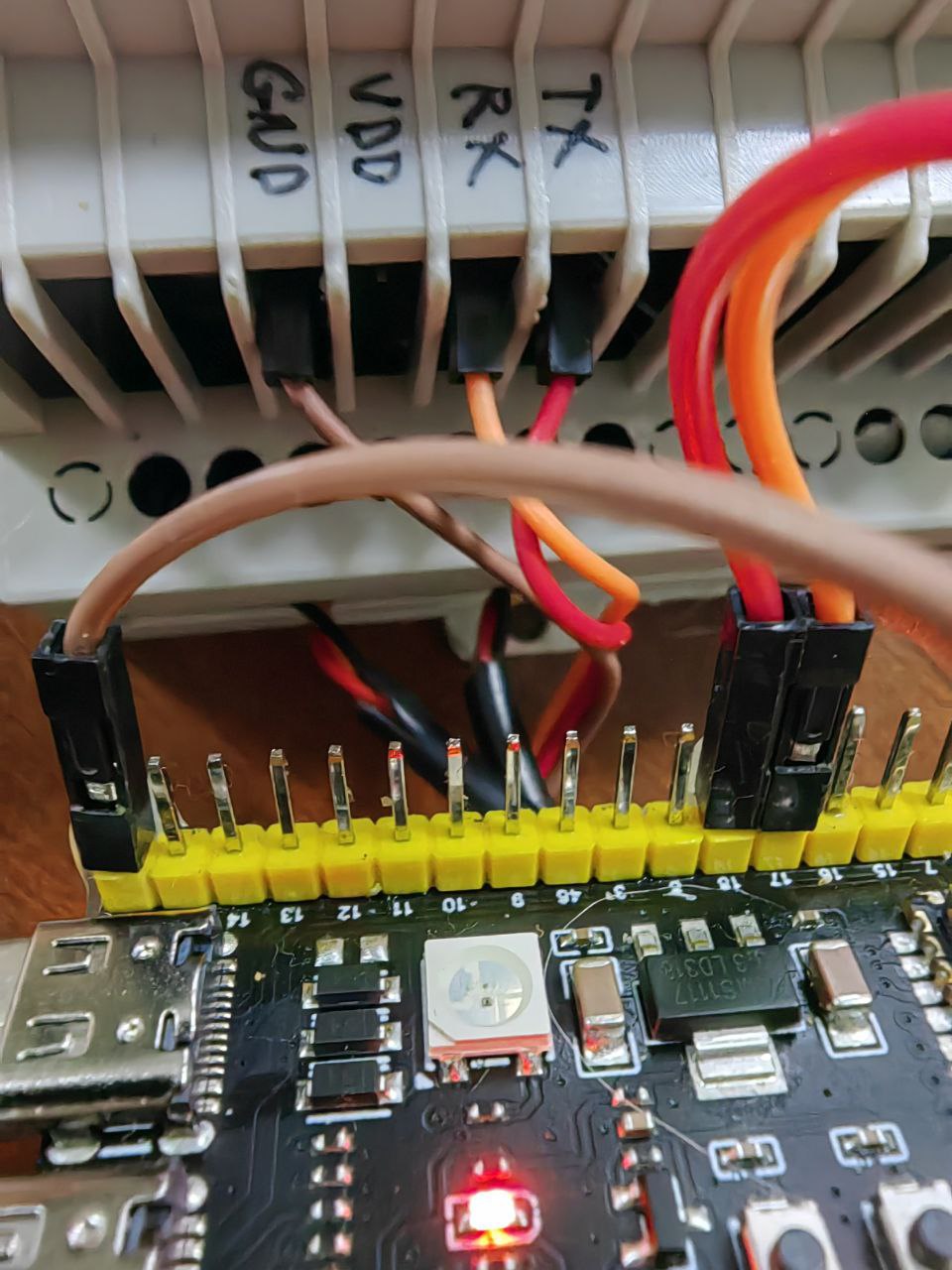

Вот пример правильного подключения. Обратите внимание на цвет проводов.
