Подключение адресного светодиода

Open Connect для удобства может отображать статус подключения с помощью определенного цвета на адресном светодиоде. Поддерживается как встроенный светодиод, так и возможно подключение внешнего

Встроенный светодиод

Статусы встроенного светодиода

КРАСНЫЙ - в офлайн режиме

ГОЛУБОЙ - режим точки доступа. Контроллер ожидает подключение клиентов

СИНИЙ - режим точки доступа. К контроллеру есть активные подключения

ЖЕЛТЫЙ - контроллер подключен к роутеру и ожидает подключение клиентов

ЗЕЛЕНЫЙ - контроллер подключен к роутеру и есть активные подключения

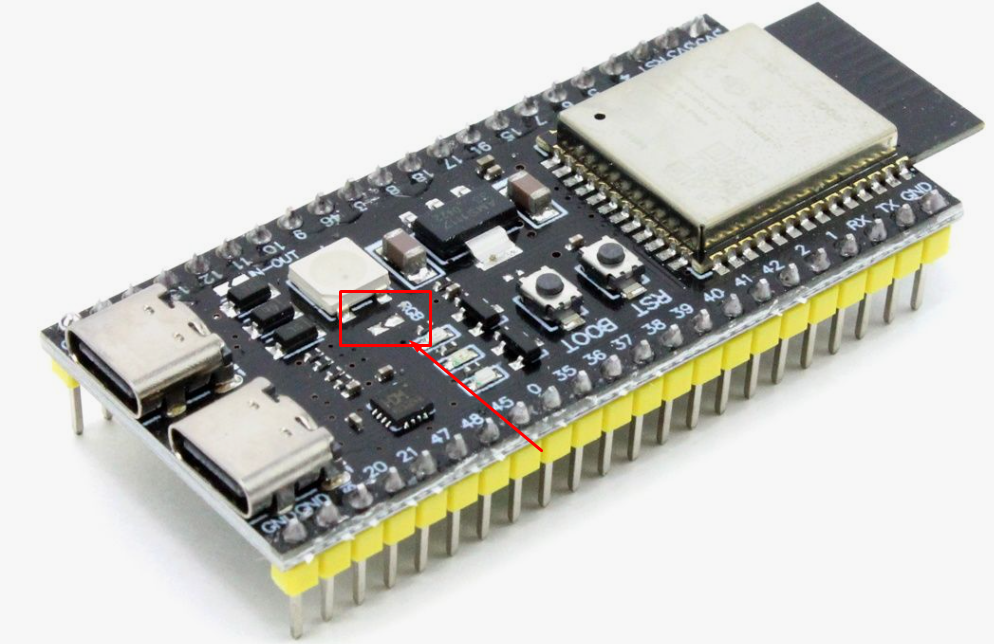

Для включения встроенного светодиода необходимо запаять перемычку RGB на плате рядом со светодиодом

Внешний светодиод

Для подключения подойдут светодиоды WS2812B или APA106. Но со внешними светодиодами могут быть несколько важных моментов

1. цветовая схема у них может быть разная, то есть статусы контроллера могут отображаться другим цветом. Это специфика самого светодиода и не влияет на работу. Нужно будет просто привыкнуть

2. Перед подключением обязательно разберитесь с питанием светодиода. Переплюсовка может сжечь светодиод

Входящий пин светодиода - подключать в GPIO48 контроллера

ВНИМАНИЕ!

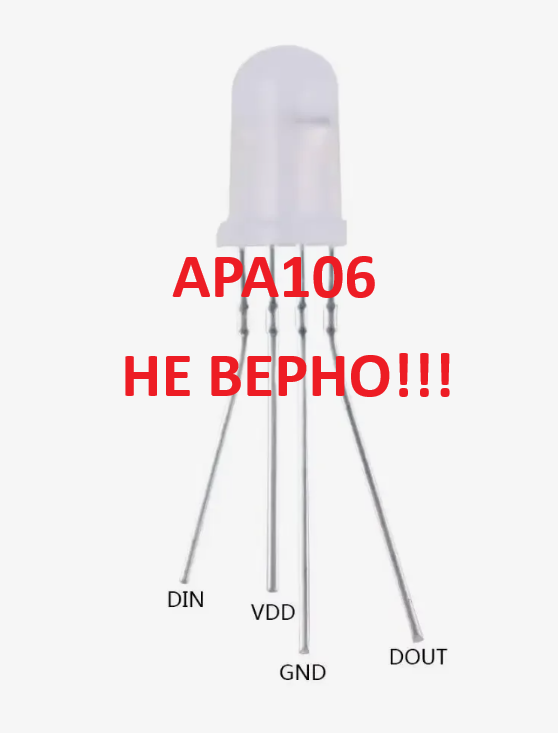

Некоторые светодиоды могут прийти вообще со странной схемотехникой, например APA106 мне пришел с перепутанными пинами VCC и GND. Это привело к тому, что несколько светодиодов спалил, пока разобрался.

По этому, прежде чем подключать убедитесь, что распиновка верная. В моем случает это было вот так. По этому спросите у продавца - это важно.
