Openconnect Mini

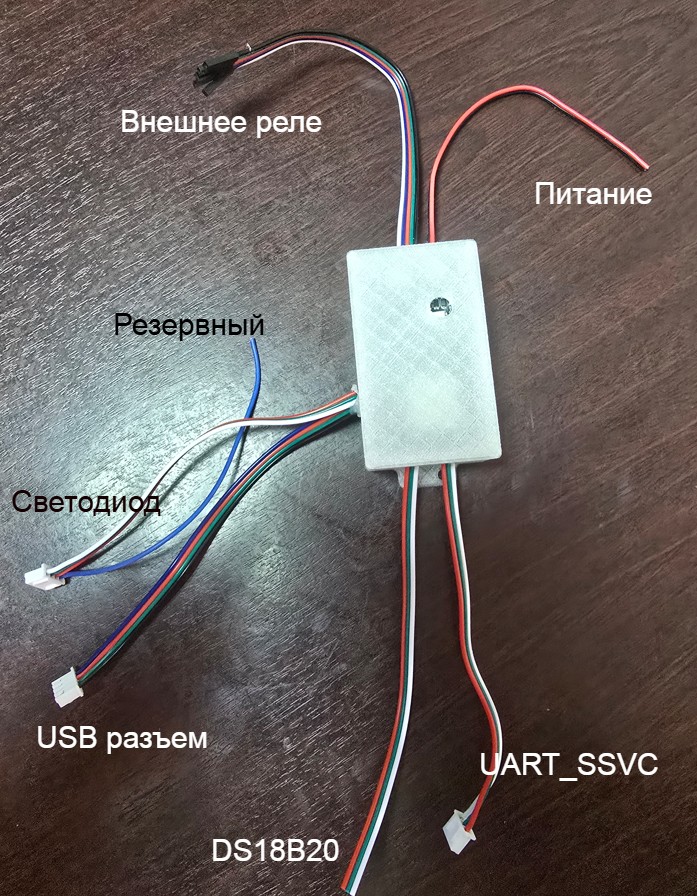

Данная версия модуля предназначена для крепления на стяжках или винатх внутри ящика. Приимуществом данного корпуса является то, что он не занимает места на DIN рейке и более компактный

Питание модуля

Питание модуля осуществляется через красно-черный силиконовый провод провод

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ!

Ни в коем случае не подавайте одновременно питание от разных устройств на пины питания и на USB разъем, а так же не подключайте микроконтроллер к компьютеру при подключенном внешнем питании. Возможен выход из строя как самого микроконтроллера или же USB порта компьютера. Подключение должно быть раздельным

Для этого рекомендуется добавить дополнительный микровыключатель на питание контроллера

Контроллер можно запитывать напряжением от 5 до 36 вольт, но рекомендуется не превышать 12В

Не перепутайте полярность!

КРАСНЫЙ - "+"

ЧЕРНЫЙ - "-"

UART

Для подключения к SSVC используется вывод UART

Не перепутайте распиновку!

БЕЛЫЙ - GND

ЗЕЛЕНЫЙ - к TX SSVC

КРАСНЫЙ - к RX SSVC

DS18B20

Для подключения дополнительных датчиков температур не требуется устанавливать подтягивающий резистор. Он уже установлен на плату.

Датчики подключаются параллельно. Гарантированна стабильная работа до 5 датчиков.

Не перепутайте полярность!

БЕЛЫЙ - GND

ЗЕЛЕНЫЙ - DATA

КРАСНЫЙ - к +5v датчика

Светодиод состояния

Светодиод преднозначен для визуального отображения статуса подключения к WIFI и подключения к контроллеру клиентов (вкладки в браузере). Он дублирует встроенный светодиод, но из за технических особенностей отображает другие цвета. В дальнейшем Это будет возможно скорректировать в настройках контроллера (пока в разработке)

Синий - Провод является резервным и на текущий момент не используется. В дальнейшем может пригодиться для подключения дополнительных светодиодов

Цветовые обозначения встроенного светодиода:

  • Красный - контроллер в статусе Offline. Устанавливается сразу после перезагрузки контроллера
  • Голубой - контроллер поднимает свою точку доступа.
  • Синий - к точке доступа контроллера подключен клиент - соединение установлено
  • Желтый - контроллер подключен к точке доступа роутера.
  • Зеленый - к контроллеру через роутер подключен клиент - соединение установлено

Цветовые обозначения внешнего светодиода:

  • Зеленый - контроллер в статусе Offline. Устанавливается сразу после перезагрузки контроллера
  • Голубой/фиолетовый - контроллер поднимает свою точку доступа.
  • Синий - к точке доступа контроллера подключен клиент - соединение установлено
  • Желтый - контроллер подключен к точке доступа роутера.
  • Красный - к контроллеру через роутер подключен клиент - соединение установлено

USB разъем

ОЧЕНЬ ВАЖНАЯ ИНФОРМАЦИЯ!

Ни когда не осуществляйте одновременное подключение USB к компьютеру при запитанном контроллере от внешнего блока питания

USB разъем может использоваться как для подачи питания так и для прошивки

Info

После размещения корпуса USB разъема его желательно зафиксировать горячим клеем, для исключения выпадания.

Подключения внешних реле

На текущий момент управление внешними реле не реализовано и разъем сделан на перспективу развития

Планируется реализовывать таким образом:

По умолчанию будут подтянуты к +5V. Наличие низкого уровня будет означать подачу сигнала.

Не перепутайте полярность!

БЕЛЫЙ - GND

Зеленый , Красный , Зеленый , Черный - сигнальные провода.
