Чек лист при поиске неисправностей при работе OpenConnect

1. Обеспечение хорошего питания контроллеру.

Питание от порта USB ноутбука или компьютера - это плохое питание. USB порт, особенно на старых компьютерах не в состоянии обеспечить достаточный уровень напряжения, и при работе микроконтроллера возможны просадки. Это приводит к перезагрузке. Питание нужно обеспечивать через качественный провод и такое же зарядное устройство. Идеальный вариант - зарядка от старого смартфона. По идее ее хватит для работы контроллера. Подробнее про питание читаем тут - ссылка

2. Точка доступа OpenConnect и подключение к роутеру

При первоначальном включении, OpenConnect создает свою точку доступа - с именем OpenConnect и паролем open-connect. Эта точка доступа полноценна и при отсутствии роутера можно ей пользоваться. Никаких пробем при этом не возникнет, кроме того , что у вас не будет интернета на устройстве. Если у вас есть свой роутер и вы хотите подключить микроконтроллер к нему, то на вкладке настройки сперва находите свою сеть (для этого есть соответствующая кнопка для поиска), затем водите пароль и нажимаете кнопку сохранить(!!!!). Затем можете применить настройки. После нажатия кнопки "Сохранить" ваша сеть добавиться в список доступных. Правильная работа контроллера - это когда он подключен к роутеру.

После подключения OpenConnect к вашему роутеру, собственная точка доступа пропадет. Она пропадет и на телефоне и даже на ноутбуке. Нет это не ошибка так и должно быть. Нет, ее не будет видно и даже после перезагрузки. И даже если возьмете другой телефон - там этой сети не будет. Контроллер ее физически отключает после подключения к роутеру - это корректное поведение. Если ваш роутер будет выключен или что то пойдет не так, только тогда OpenConnect заново поднимет свою сеть.

Отвалы от точки роутера или переодические сбои в подключением или не возможность найти сеть могут быть вызваны:

  1. Недостаточным питанием контроллера.
  2. Не корректными настройками роутера (например отключена сеть 2.4Ггц или выбран специфичный протокол) Изучайте настройки роутера
  3. Удаленностью от роутера
  4. Использованием зеленой переходной платы читаем ниже

3. Переход на страницу OpenConnect

  1. После подключения к роутеру OpenConnect должен стать доступен по адресу http://ssvcopenconnect.local, но это возможно только при выполнении следующих условий:
  2. Вы подключены к той же wifi сети, что и OpenConnect
  3. Ваш роутер поддерживает работу mDNS - сейчас это практически все роутеры, кроме уж совсем старых.
  4. У вас не включен VPN на компе, в браузере, роутере или телефоне, если пытаетесь зайти на веб страницу с него. VPN и mDNS не совместимы, если вы не умеете их настраивать. Как настраивать - не ко мне. У каждого VPN свои параметры работы и настройки. Читайте документацию от сервиса.
  5. У вас микроконтроллер подключен к питанию, и на всякий случай перезагружен после прошивки. Подключение контроллера к WIFI может занимать около 3-5 минут, при условии что у вас хорошее покрытие.

При использовании актуальной версии OpenConnect и SSVC0059_v2 выданный IP адрес отобразится на дисплее SSVC0059_v2 в дежурном режиме. Так же его можно посмотреть на странице настроек роутера (читайте документацию по своему роутеру)

4. Ошибки на странице OpenConnect (Сбои подключения, предупреждение о несоответствии api и.т.д.)

  • Проверьте, что вы используете актуальную версию Openconnect и прошивки SSVC0059_v2
  • Проверьте, что вы открываете страницу Openconnect именно в браузере Firefox или Yandex. Браузер Chrome работает не стабильно. Использование Chrome не рекомендуется и ошибки при его работе не исправляются.
  • Убедитесь, что вы не перешли на страницу Openconnect через ссылку в telegram или через автооткрытие после подключения к wifi или не используете какие то либо неизвестные браузеры.
  • Убедитесь что у вас открыта только одна вкладка Openconnect. Не допускается множественные подключения к контроллеру, в том числе с разных устройств.
  • Убедитесь что вы очистили кеш браузера после прошивки контроллера. Лучше это повторить еще раз, предварительно закрыв страницу Openconnect.
  • Убедитесь, что вы используете достаточное питание контроллера и он подключение выполнено корректно, пайка хорошая, разъемы не болтаются.
  • Убедитесь, что расстояние до роутера не большое и зона покрытия роутера достает до контроллера. В противном случае переходите на контроллеры со внешней антеной.
  • Убедитесь, что на странице Openconnect у вас не включен автоматический перевод. ОБЯЗАТЕЛЬНО добавьте страницу Openconnect в исключения переводчика

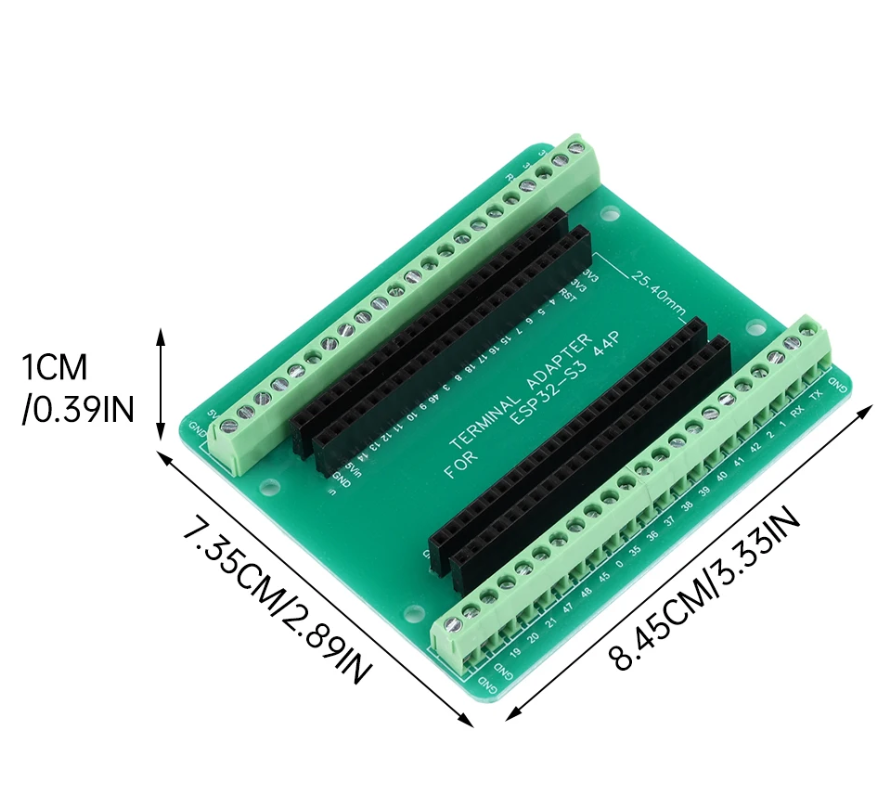

5. Использование зеленой переходной платы с aliexpress

Замечено многими пользователями, что такая плата сильно влияет на работу wifi. Контроллер работает не стабильно и отваливается от сети либо вообще не находит сеть. Использование этой платы или подобной крайне не рекомендуется. Возможная причина этого - паразитные емкости на критических пинах. Но это не точно.

6. Ничего не помогло и идут ошибки.

Все пункты тут обязательны. Без исключения. Без них нельзя найти проблему и оказать вам помощь. Для этого вам необходимо:

  • Указать версию контроллера. Она написана на металлической крышке на самой плате. Лучше вообще прислать фото контроллера

  • Используемая версия Openconnect

  • Используемая версия SSVC0059_v2

  • Фото подключения контроллера к SSVC0059_v2

  • Фото организации питания контроллера

  • Внятное описание ошибки. Без сокращений, непонятных терминов, использование олбанского языка, матов и оскорблений

  • Сделайте скриншоты работы экране. Для этого используйте либо функциональные кнопки на телефоне (ищите как делать скрины на вашей модели) либо используйте ножницы или специальные ПО для этих целей. Идеально будет указание стрелок, для уточнения проблемы. Не заставляйте разработчиков пытаться разглядеть что у вас не так.

  • Дополнительно стоит собрать логи контроллера, для этого воспользуйтесь инструкцией

  • При необходимости сделать фото крупным планом настроек SSVC0059_v2, если есть подозрение, что идет некорректная его настройка через Openconnect

Не правильно

Всё настроил, но не хрена ничего не работает. Хрень какая то. Страница не открывается, ошибки сыпятся, WIFI не работает, что-то воняет и виснет. SSVC тоже глючит, выдает какую-то ошибку. Помогите срочно!

Правильно

Версия контроллера: ESP32-S3-N16R8 (фото платы приложено).

Версия Openconnect: 0.2.4.2 (скриншот из "Система -> Статус системы" приложен).

Версия SSVC0059_v2: 2.3.24

Фото подключения контроллера к SSVC0059_v2: (на фото чётко видно, какие провода от разъёмов куда идут.).

Фото организации питания контроллера: - видно, что контроллер питается от отдельного блока питания 12 через преобразователь или от 5V. Должно быть видно маркировку БП

Внятное описание ошибки: Что делаю: Запускаю Openconnect, подключаюсь к контроллеру (соединение успешно). Пытаюсь вручную выполнить такие действия (описание действий).

Что ожидаю: Что вы хотите получить в результате?

Что происходит вместо этого: Возникают ошибки такого рода, скриншоты прилагаю
